EPLAN Harness proD项目中部件批量替换方法

EPLAN Harness proD作为EPLAN公司电气工程设计解决方案的重要组成部分，既搭建了电气部门与机械结构部门三维可视化协同研发的桥梁，又是衔接起电气原理至线束制造工艺数据表达的平台，将复杂三维布线设计工作变得简单轻松，自动生成的线束工艺钉板图，让设计人员更加专注工艺设计，提升产品质量，布线美观。并且所有的设计数据能够一键进入企业的研发数据管理平台（PLM/PDM），EPLAN Harness proD是供电气/线束工艺工程师使用的三维设计平台，操作简单易上手。






应用场景





EPLAN Harness proD的项目中，如果需要对部件进行替换，通常我们可以选中目标部件，右键-替换即可，但这种方式效率不高，如果同型号部件有多个，无法批量替换，批量替换方法请看下面操作步骤。


批量更换部件步骤

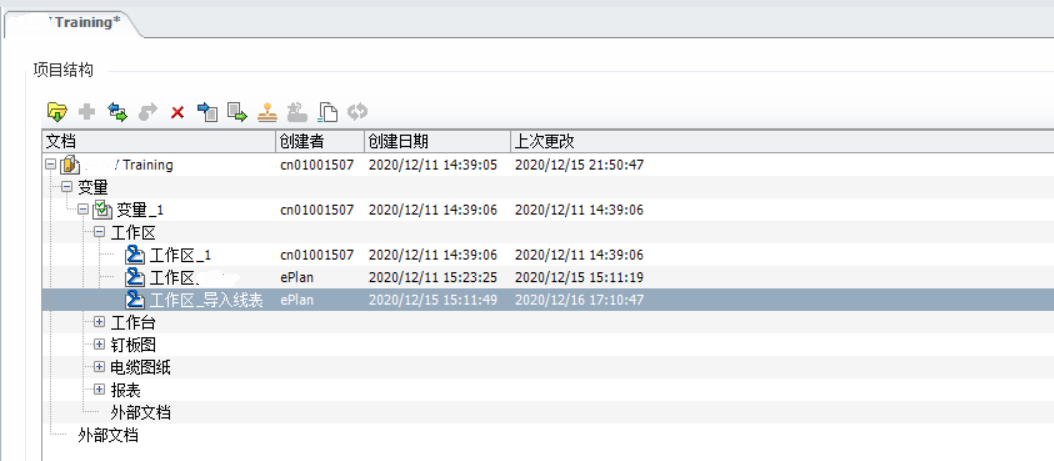

1，在项目中打开使用到需更换部件的工作区。




2，在工作区中依次进行如下图步骤所示操作。

  • 选定工作区，在界面左侧选择全局搜索。
  •
  • 在全局搜索中选择“部件编号”。
  • 输入需要被替换的部件编号。
  • 点击“”进行搜索。
  • 按住Shift，从上往下，对部件进行全选。
  • 在全选的区域中单击右键>更换，进入“部件浏览器”对话框。





3，在部件浏览器中选定需要替换的部件，点击“确定”。原部件将被替换为新部件。






4，搜索然后全选替换的物料，在其属性中确定选项“在物料清单中”被勾选，确保该部件可以被自动统计到线束物料清单中。
