基于EPLAN平台逻辑的二维布线解决方案推荐

前言




“工欲善其事,必先利其器”，当前数字化样机设计的浪潮风起云涌，一提到设备布局与布线需求，多个知名3D软件LOGO便会浮现眼前。在此背景下，近年来通过大量的客户拜访与现场交流，我们了解到在部分客户，包含：大型产线装备、船舶与海洋工程设计、建筑工程设计等行业，二维设备布局图和布线路径图仍然是电气设计部门主要输出图纸，同时电缆册内的长度信息常通过手动在CAD图纸内测量再叠加后获取。



上述处理方式由来已久，特点是工作性质重复繁琐、图纸多需投入大量工时、对设计变更响应速度慢，尽管如此，但由于该类图纸直接对接生产，重要程度不言而喻，稍有疏忽便会造成返工并招来生产部门追责。







下面我们着重给大家介绍作为电气设计终极解决方案的EPLAN是如何处理该需求的。





EPLAN FieldSys简介



EPLAN FieldSys是EPLAN平台可扩展模块，该模块早在2012年与EPLAN V2.2平台同时发布。模块基于EPLAN Electric P8软件平台和设计逻辑，简化了大型机械与设备的布线设计，以二维的方式自动布线完成包括电缆长度和路由信息的确定。基于布线结果创建的专业化报表为工程设计的后续任务领域提供有力支持。




EPLAN FieldSys产品特点


  • 独立的页表达类型【拓扑（交互式）】

  • 页比例值自由配置，确保电缆长度数据依据真实尺寸输出，如下图：







  • 布局布线背景1:1比例导入，文件格式支持CAD和图片

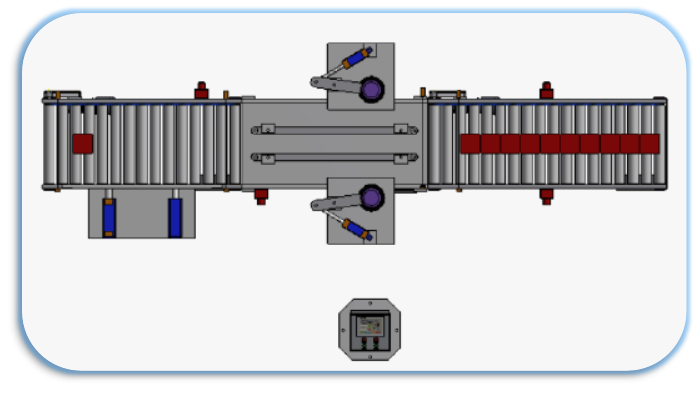

背景示例

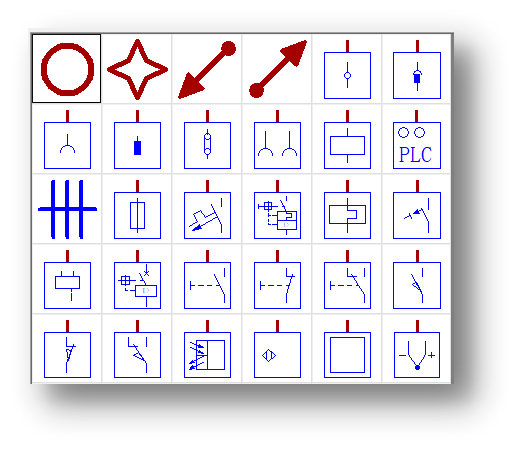

  • 系统自带设备布局所需符号，符号比例值依据真实场景适配，如下图：





  •

    布线路径规划设计便捷





  • 布线点：布线路径上的节点，用于路径转弯或分叉；

  • 中断点：表达布线路径在不同图纸页间传递；

  • 布线路径：泛指电缆经过的托架、桥架、开口等；



  • 布线路径高度差处理

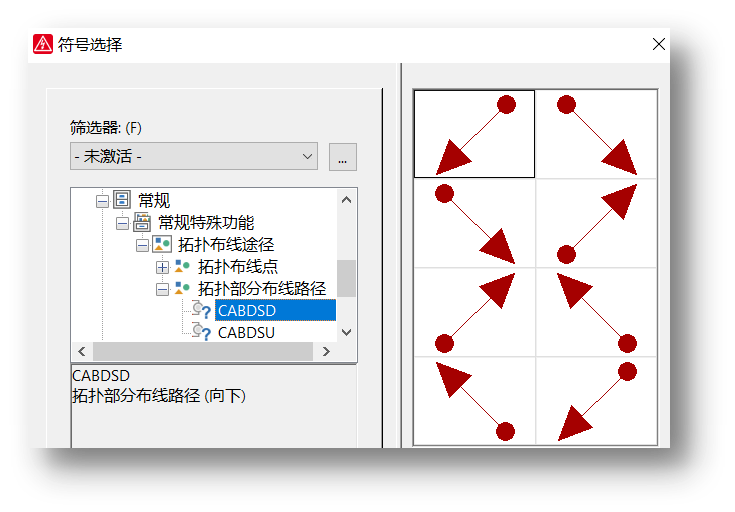

  • 插入专属【部分布线路径】符号，衔接不同高度的布线路径网络；

  • 高度差值按需灵活配置；

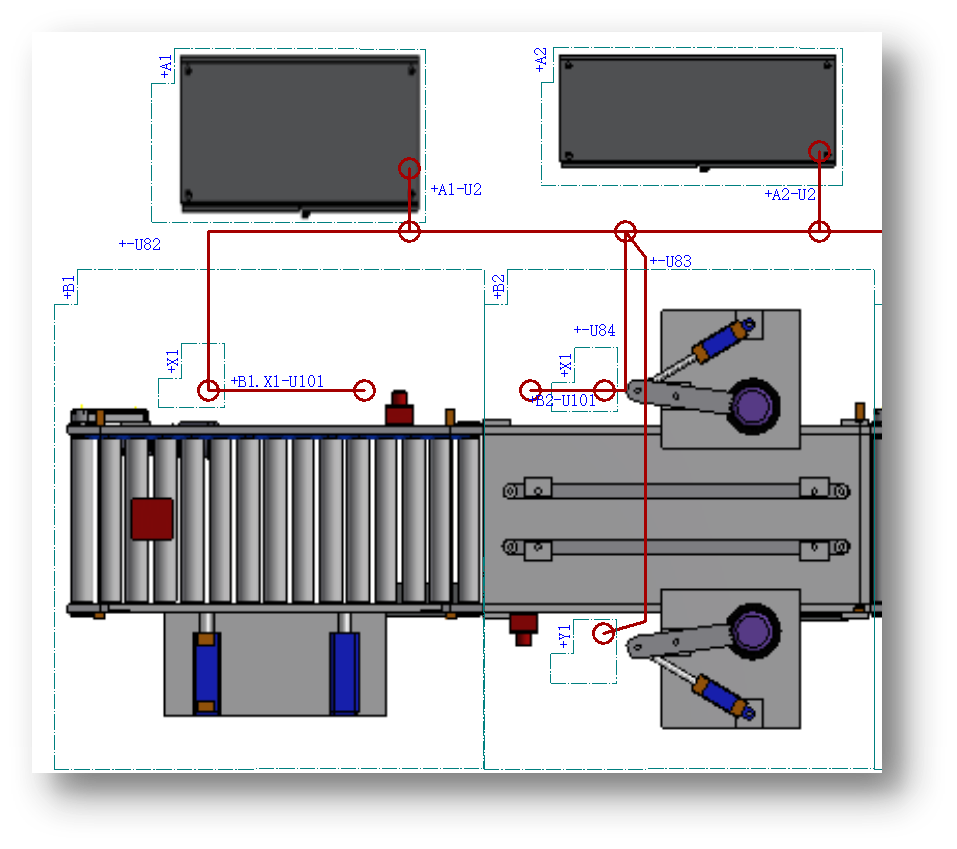

  • 布线路径示例


  • 设备布局操作简便

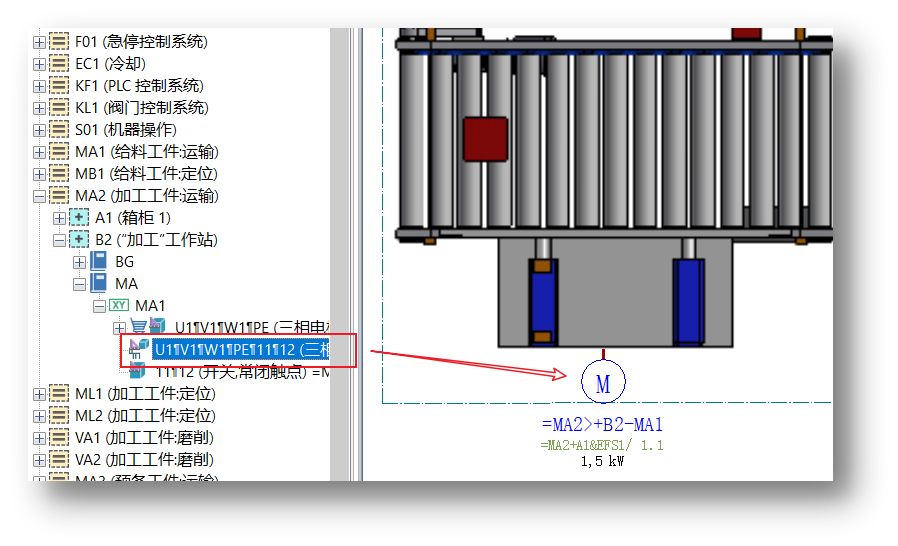

  • 在EPLAN P8当前项目，通过设备导航器，直接拖拽至拓扑图内；


  • 布线环节高效

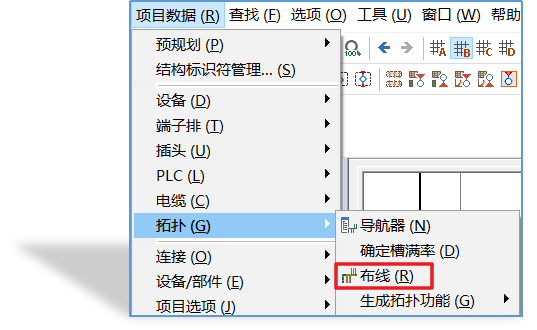

  • 依然是一键式操作，自动布线；




  • 布线操作后，系统依据就近原则完成自动布线，长度信息自动回读原理图；







  • 布线操作后，布线路径结果实时预览；






  • 自动化报表 - 支撑生产作业



  • 【拓扑:布线路径图】自动记录布线路径内电缆路由信息；






  •

    【拓扑:已放置电缆与连接 】记录已完成布线的电缆信息，包含：电缆布线路由数据；

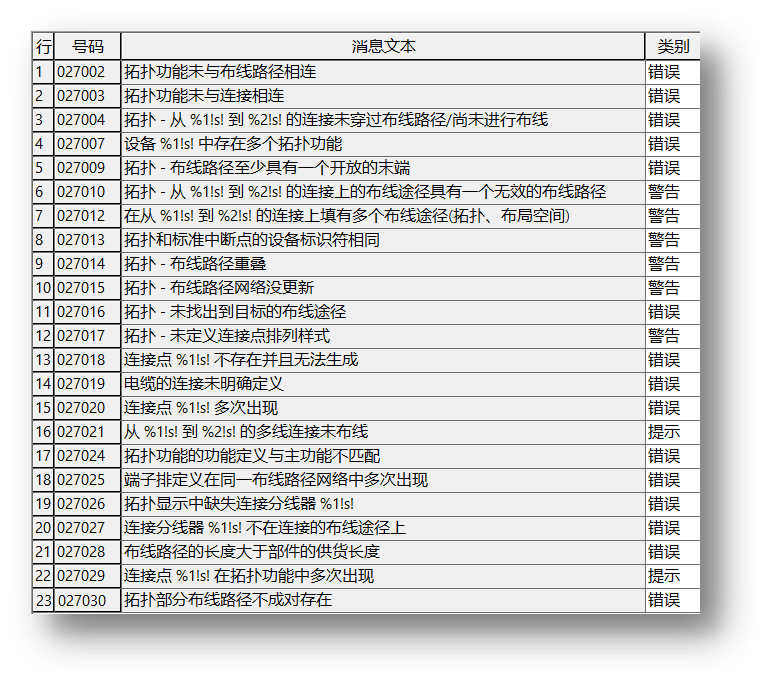

最后福利，针对FieldSys模块，EPLAN配置了独立的【拓扑】项目检查功能，自动检查23项逻辑错误，从而确保该模块能够准确地输出二维布线逻辑数据。
